Устройство полов в квартире и в частном доме

Добавлена: 23 Декабря 2011

В категории: Отделочные работы

Основным элементом любого здания являются полы. Они в значительной степени определяют интерьер помещения, комфортность и гигиеничность проживания в помещении, а также долговечность и надежность здания в целом. Полы достаточно трудоемкие по устройству и являются довольно дорогостоящей частью здания. Трудозатраты на изготовление полов (вместе с междуэтажными перекрытиями) составляют до 20% от общих трудозатрат по зданию в целом, а стоимость находится в пределах до 30% от общей стоимости работ по зданию.

Покрытие пола является, пожалуй, самой изнашиваемой структурой здания. Ведь оно постоянно подвергается воздействию истирающих нагрузок от перемещения жильцов. Поэтому его необходимо восстанавливать намного чаще, чем, допустим, стены или потолки. Для того, чтобы одинаково понимать предназначение отдельных элементов полов и полов в целом, определимся с терминами.

Основные элементы (слои) полов:

• Чистый пол (финишное покрытие) - это верхний слой пола, по которому непосредственно перемещаются жильцы;
• Прослойка - это слой пола промежуточного уровня, который осуществляет физическую связь покрытия и нижележащего слоя пола. Т.е. этот слой связывает чистый пол с так называемым черновым полом;
• Стяжка - она является основанием под покрытие. Это слой пола, предназначенный для нивелирования поверхности нижележащего слоя пола или перекрытия, придания покрытию пола заданного уклона, а также скрытия различных коммуникаций и распределения нагрузок по нежестким нижележащим слоям пола;
• Гидроизоляционный слой  (слои): этот слой из специальных материалов, защищающий пол от грунтовых и сточных вод;
• Подстилающий слой: этот слой пола распределяет нагрузки на грунт.

Категории полов:

• Плавающий: представляет пол, у которого покрытие и стяжка находятся на упругой звукоизолирующей прокладке;
• Теплый: стяжка такого пола выполнена из материала с низкими теплопроводными характеристиками, т.е. теплоизолирующими;
• Активный теплый: в этих полах устраиваются обогревающие системы – водяные или электрические.

Конструкции всякого пола условно разделяются на черновой пол и чистовой пол.

• Чистовой пол - это верхнее покрытие пола, которое мы видим в комнате. Это может быть ламинат, паркет, линолеум, плитка и т.п.
• Черный пол (черновой) - это один или несколько слоев пола, являющиеся прочным и ровным основанием для конструкции пола в целом и устройства чистового пола в частности.

Разновидности черного пола.

По несущему основанию полы рассматриваются как:

Полы первого этажа устраивают на несущем основании, которое может представлять собой:

• балки перекрытия: деревянные, стальные, железобетонные;
• бетонные плиты перекрытия (цокольные);
• грунт.

От конструктивного решения по устройству полов необходимо учитывать: состояния грунтов, уровня грунтовых вод, глубины промерзания грунтов, назначения зданий и от наличия соответствующих стройматериалов.

Устройство полов непосредственно на грунте является самым дешевым вариантом. Но здесь необходимо учитывать уровень грунтовых вод, который весной поднимается очень высоко. Полы на грунте не рекомендуют делать в домах, где проживают сезонно, только летом. В зимние месяцы грунт под полами может сильно промерзнуть и деформироваться. Во всех других случаях устраивать пол на грунте можно и нужно.

Если в доме цокольное перекрытие выполнено бетонными плитами, то полы устраивают по типовым схемам, принятым в высотном строительстве.

Если перекрытие первого этажа выполнено с помощью балок, то устройство полов будет зависеть от конструкции опирания балок, это могут быть:

• балки, заделанные (опирающиеся) на стены здания;
• балки, не опирающиеся на стены здания, а установленные на опорных столбах.

Утепление полов - один из главных критериев сбережения тепла в доме. Потери тепла в доме через пол составляют до 20% от общих теплопотерь в доме. Если во время оборудования полов эти требования не будут учтены или соблюдены не достаточно квалифицированно, то придется нести большие расходы на отопление дома в эксплуатации.

В зависимости от функционального назначения здания и характера процессов, происходящих в помещениях, полы должны удовлетворять следующим требованиям:

• быть прочными, обладать хорошим сопротивлением истиранию и ударным нагрузкам;
• обладать высокими теплоизоляционными свойствами, что очень важно для помещений с длительным пребыванием людей;
• иметь хорошие звукоизолирующие показатели от ударного и воздушного шума;
• предотвращать возможность скольжения и быть бесшумными;
• легко подвергаться уборке и чистке;
• быть технологичными в устройстве;
• обладать водостойкими и водонепроницаемыми свойствами, если помещение подвержено воздействию влаги;
• соответствовать нормам противопожарной безопасности.

С учетом всего вышесказанного, выбор типа пола решается так, чтобы максимально удовлетворить требованиям, предъявляемым к ним при строительстве загородного дома или коттеджа. Стоимость устройства пола играет здесь определяющую роль.

Устройство, утепление пола по грунту:

Схема «пирога» пола на грунте.

Полы по грунту подразделяются на две категории:

• монолитные, когда между грунтом и полом отсутствует пространство;
• с подпольем, когда имеется пространство между грунтом и полом.

Первый вариант подходит для хозпостроек, нежилых помещений, а также в климатических зонах с теплыми зимами. Второй вариант приемлем во всех климатических зонах и хорошо вписывается  в жилые здания.

Самая простая технология устройства монолитного пола по грунту включает операции:

• трамбовка грунта основания;
• укладка прослойки жирной глины или рубероид (в два слоя);
• укладка слоя щебня или гравия;
• для защиты от капиллярного проникновения воды пропитывают щебень или гравий битумом;
• укладка подстилочного бетонного слоя;
• на бетонном слое устраивают верхнее покрытие пола.

Более сложная технология, предусматривающая защиту от поверхностных вод.

В наземных помещениях слой грунта приподнимают выше планировочной отметки грунта на 10…15 см.

Чтобы исключить возможную неравномерную осадку грунта (со временем), верхнюю часть грунта этого слоя необходимо заменить крупным речным песком с минимальной засыпкой 300 мм. Песком необходимо укладывать слоями по 15…20 см и проливать каждый слой водой. Затем на песок настилают слой теплоизоляции. Это могут быть плиты экструдированного пенополистирола высокой плотности, толщиной 8…12 см. Плиты утеплителя можно скрепляют друг с другом скотчем. По верху утеплителя устраивают армированную бетонную стяжку.

Верхнее покрытие подстилающего бетонного слоя можно выполнить как обычную цементную стяжку. Затем укладывается керамическая или бетонная плитка, безосновный линолеум, дощатый настил и т.п. Деревянные настилы укладываются на лаги по гидроизоляционному слою из рубероида или пленки. Пол на грунте с подпольем устраивают по несколько другой схеме.

Основание этих полов должно быть на 10…15см выше уровня отмостки. Подполье должно быть утеплено. Высота подполья (расстояние между грунтом и основанием пола) должна быть 150…200 см. Большая высота приведет к повышенным теплопотерям, меньшая - может ухудшить вентиляцию.



Пример устройство дощатого чернового  пола традиционной технологии:



Если в доме уложены монолитные междуэтажные перекрытия толщиной 140 мм,  для звукоизоляции полов, укладывают  сплошные ленточные прокладки из мягких ДВП. Также, вместо звукоизоляционных прокладок, можно применить песчаную  засыпку (толщиной до 40 мм), которая будет являться звукоизоляцией и выравнивающим материалом. Для этого используют чистый сухой (прокаленный) песок.

На песчаную звукоизоляцию желательно дополнительно уложить звукоизоляционные прокладки из ДВП, марок М1 и М3 (толщиной 12 мм). Эти  прокладки укладывают сплошными полосами под лаги по всей их длине, не допуская разрывов и строго по продольной оси. Прокладки должны выступать на 10…15 мм за лагу (с каждой стороны). Лаги должны опираться на подстилающий слой всей своей нижней поверхностью.

Для лаг годятся обработанные антисептиком нестроганные доски из здоровой древесины хвойных и мягких лиственных пород, кроме липы и тополя. Обычно ширина лаг составляет 90…100 мм, толщина 30…40 мм при укладке по панелям. Влажность древесины должна быть не более 12%, если влажность больше, древесина скручивается и пол коробится.

Последовательность укладки лаг на монолитной плите.

Чтобы обеспечить жесткость конструкции полов, лаги из досок толщиной27 мм  укладывают через400 мм(по осям). Если толщина досок 35 мм, расстояние между лагами составляет около 600 мм. Укладывают первыми крайние лаги, с отступом от стены 25…35 мм, затем по разметке остальные. Лучше располагать лаги поперек помещений, что позволит экономить материал.

При укладке лаг их выравнивают по уровню. Контроль горизонтальности двухметровой рейкой с уровнем, прикладывая к лагам в любом направлении. Зазор между рейкой и лагами должен отсутствовать.

Лаги надо защитить от свежего раствора гидроизоляцией (битумной мастикой, толем, гидростеклоизолом и т.п.). После высыхания раствора укладывают дощатое покрытие.

Между лагами укладывают теплоизоляционные материалы. Сверху их накрывают пароизоляцией (полиэтиленовая пленка, рулонных гидроизоляций и т.п.). Если подвал сырой, пароизоляцию укладывают и под утеплителем. При применении пенных утеплителей (с замкнутыми порами), пароизоляцию можно не устраивать: достаточно герметизировать стыки между плитами утеплителя.

Схема устройства плиточного пола по плитам перекрытия с утеплением

Схема устройства плиточного «плавающего» пола по плите перекрытия

Один из самых простых вариантов плавающего пола

1. Бетонная плита. 2. Песок или керамзитная крошка. 3. Первый слой ГКВЛВ (гипсоволоконная плита, влагостойкая). 4. Второй слой ГКВЛВ 5. Кромочная изоляционная лента (минеральная вата, или пенополиэтилен)

На бетонную плиту делается засыпка. При наличии снизу сырого или холодного помещения необходимо уложить паробарьер. Трамбуется и выравнивается засыпка и по горизонтали. По периметру помещения, вдоль стен закрепляется кромочная лента (полоса минераловатного утеплителя). Затем укладываются плиты ГВЛВ в два слоя (отступ от стены не менее 10мм). Слои проклеиваются между собой ПВА. Плиты второго слоя укладывают со сдвигом в сторону на полплиты, чтобы стыки не совпадали. Покрытие дополнительно крепят саморезами.

Малая толщина полученного «пирога» является главным достоинством этой конструкции, что важно для помещений с невысокими потолками.

Устройство полов по балкам перекрытия, заделанным в стену

Конструкция полов по балкам перекрытия использует балки как несущую основу. Балки, в свою очередь, являются основой цокольного перекрытия дома. Плюсом таких полов является их надежная изоляция от грунта. Кроме того, конструкция пола служит элементов общего каркаса дома, повышая его прочность и жесткость.

Недостатком этих полов является их повышенная шумность, так как звуки и колебания, возникающие на полу, передаются через балки перекрытия на стены дома. По материалу балки бывают деревянные, железобетонные и металлические. Металлические и железобетонные балки устраивают, как правило, в тяжелых домах, кирпичных, бетонных или каменных. Деревянные балки более подходят для легких домов – деревянных, каркасных и т.д., и в тоже время хорошо вписываются в дома тяжелых конструкций.

Устройство полов по перекрытиям из деревянных балок

Деревянные балки выполняют из бревен, бруса или досок. На изгиб хорошо работает балка с соотношением сторон 7:5 (7 единиц – высоты, 5 единиц – ширина). Так, если балка шириной 15 см, то высота должна быть 21 см. Материал для балок должен подбираться без дефектов из деревьев хвойных пород.

Заделку деревянных балок в каменные, бетонные и кирпичные, стены выполняют во время кладки. Для этого в кладке выполняют ниши, куда укладывают балки и продолжают кладку.

Заделка деревянных                                 Заделка деревянных балок в сруб.

балок в кирпичную стену.

Длина опорных поверхностей балок в стене должна быть не менее 15 см. Концы балок просмаливают или оборачивают рубероидом, при этом торцы балок не обрабатывают.

В связи с повышенной шумностью полов по балкам, не рекомендуют устраивать дощатый настил непосредственно по балкам, используя их как лаги. Чтобы частично погасить шумы, применяют различные звукоизолирующие прокладки. Одним из способов борьбы с шумом, является установка поперек балок деревянных лаг, под которые укладываются шумопоглащающие прокладки (см.рис.). Эти прокладки снижают уровень шума, передаваемого дощатым настилом ограждающим конструкциям, и полы становятся менее шумными.

Рис. Конструкция деревянных полов по балкам перекрытия с звукоизолирующими прокладками: 1- деревянные балки; 2 - шумоизолирующие прокладки; 3 – поперечные лаги; 4 – настил дощатый; 5 – щит под паркет.

Для утепления дома устраивают двойные (утепленные) полы (см. рис.). Они состоят из двух настилов - чистого и черного (подбора), на некотором расстоянии друг от друга. Для черного пола используют горбыль или доски (толщиной 40…50 мм). Они не крепятся гвоздями к лагам, а укладываются в выбранные шпунты или на черепные бруски.

Сначала настилают черный пол, покрывают его известковым раствором, сушат, делают засыпку сухим крупным песком, шлаком или керамзитом (до половины высоты балки). Затем песок проливают известковым раствором, опять хорошо просушивают и затем приступают к настилке чистого пола. При этом, по углам устраивают вентотверстия. Более современный вариант - вместо засыпки можно укладывать плитный теплоизоляционный материал.

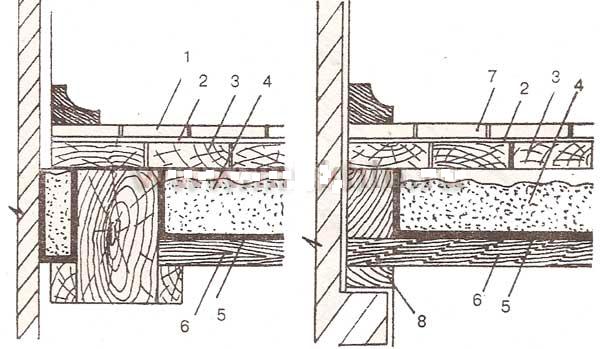

Рис. Возможные варианты устройства двойных утепленных полов: 1 – пол чистый; 2 – пароизоляционное покрытие; 3 - настил; 4 – песчаная засыпка; 5 – изолирующий материал; 6 – основа (накат); 7 – чистовое покрытие; 8 – брус.

Устройство полов по перекрытиям из железобетонных балок

Рис. Полы по перекрытиям из  железобетонных балок (размеры в мм). а – межбалочное заполнением легкобетонными плитами; б – межбалочное заполнение пустотелыми легкобетонными блоками. Где: 1 - железобетонные балки; 2 – плиты легкобетонные; 3 – блоки пустотелые; 4 – цементно-песочный раствор; 5 - засыпка из песка или шлака; 6 – звукоизолирующая прокладка; 7 – деревянные лаги; 9 – рубероид, толь; 10 – шлаковый бетон; 11 – чистовое линолеумное покрытие; 12 – чистовое покрытие (доска, паркет, ламинат и т.п.).

Железобетонные междуэтажные перекрытия (см. рис.) балочного типа состоят из балок таврового профиля и заполнения между ними. В качестве заполнителя выступают гипсобетонные или легкобетонные плиты. Цокольные перекрытия подлежит обязательному утеплению и звукоизоляции. Для этого используют керамзитовую или песчаную подсыпку, слоистые покрытия с упругими прокладками. При устройстве полов в санузлах по железобетонным перекрытиям. Необходимо устраивать гидроизоляционный слой из рубероида.

Устройство полов по перекрытиям из металлических балок

Для увеличения срока службы конструкций, вместо деревянных балок устанавливают металлические балки. Они бывают в форме двутавра, швеллера и других форм. Концы металлических балок обрабатывают антикоррозионным составом, грунтуют, красят и устанавливают по аналогии с деревянными балками. При этом торцы металлических балок не должны упираться в стенки ниш (зазор должен быть  2…3 см), это является тепловым компенсационным зазором.

Устройство полов по металлическим балкам, в принципе, подобно устройству на деревянных и железобетонных балках.

Устройство полов на балках опирающихся на опорные столбы

Столбы устанавливают внутри периметра фундамента дома с шагом примерно 90…120 см. Шаг между столбами определяют в зависимости от конструктивного решения пола. Поверх столбов укладывают не менее 2 слоев рубероидной гидроизоляции и укладывают балки. Желательно применять балки из целых отрезков бревен или брусьев. Стыки балок (если балки не целиковые), размещают только на столбах.

Как правило, полы на опорных столбах устраивают в домах с сезонным проживанием. В зимнее время грунт под полом промерзает, что может привести к неравномерному смещению столбов даже на непучинистых грунтах. Чтобы исключить это, максимально увеличивают уровень подсыпки щебенки или гравия под основанием столбов..
